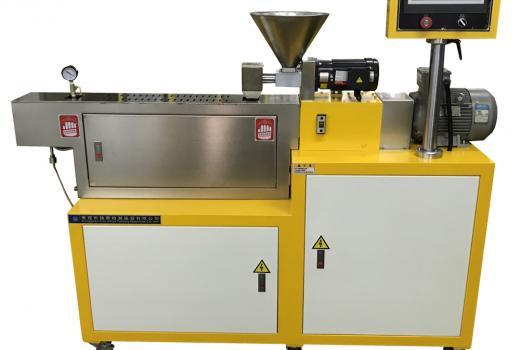

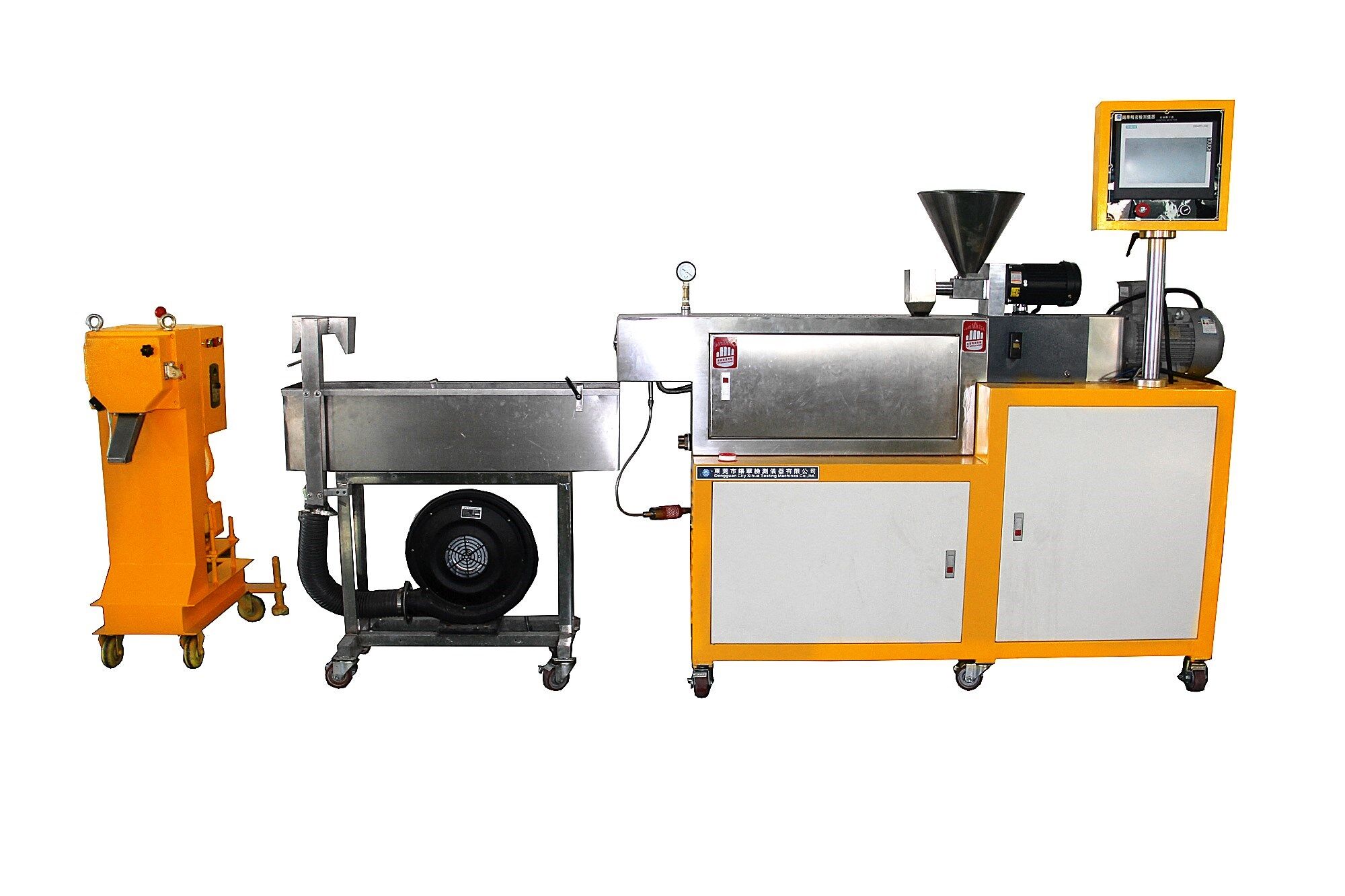

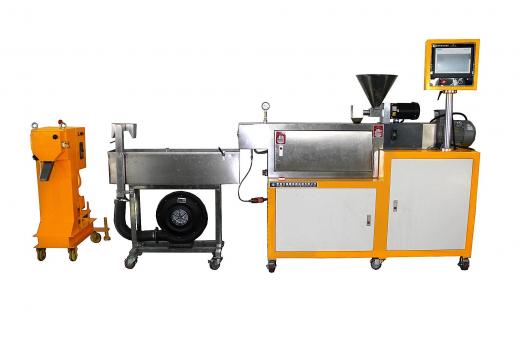

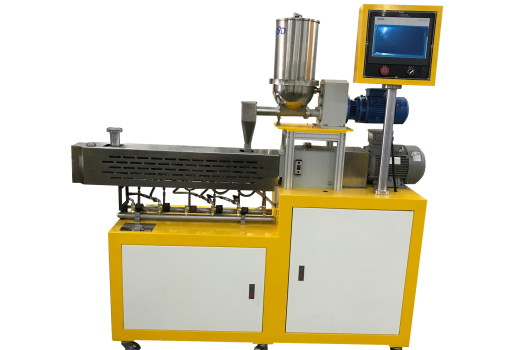

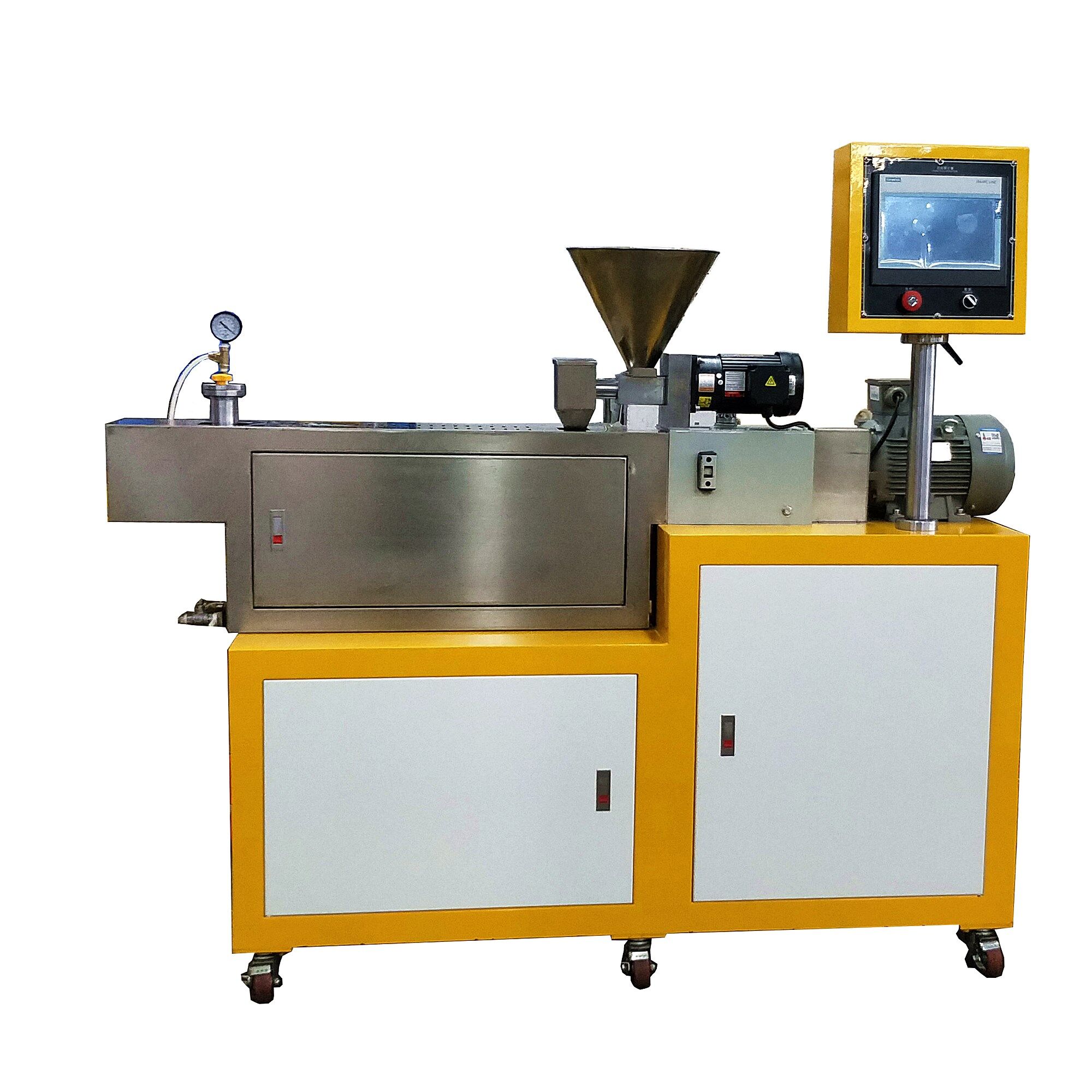

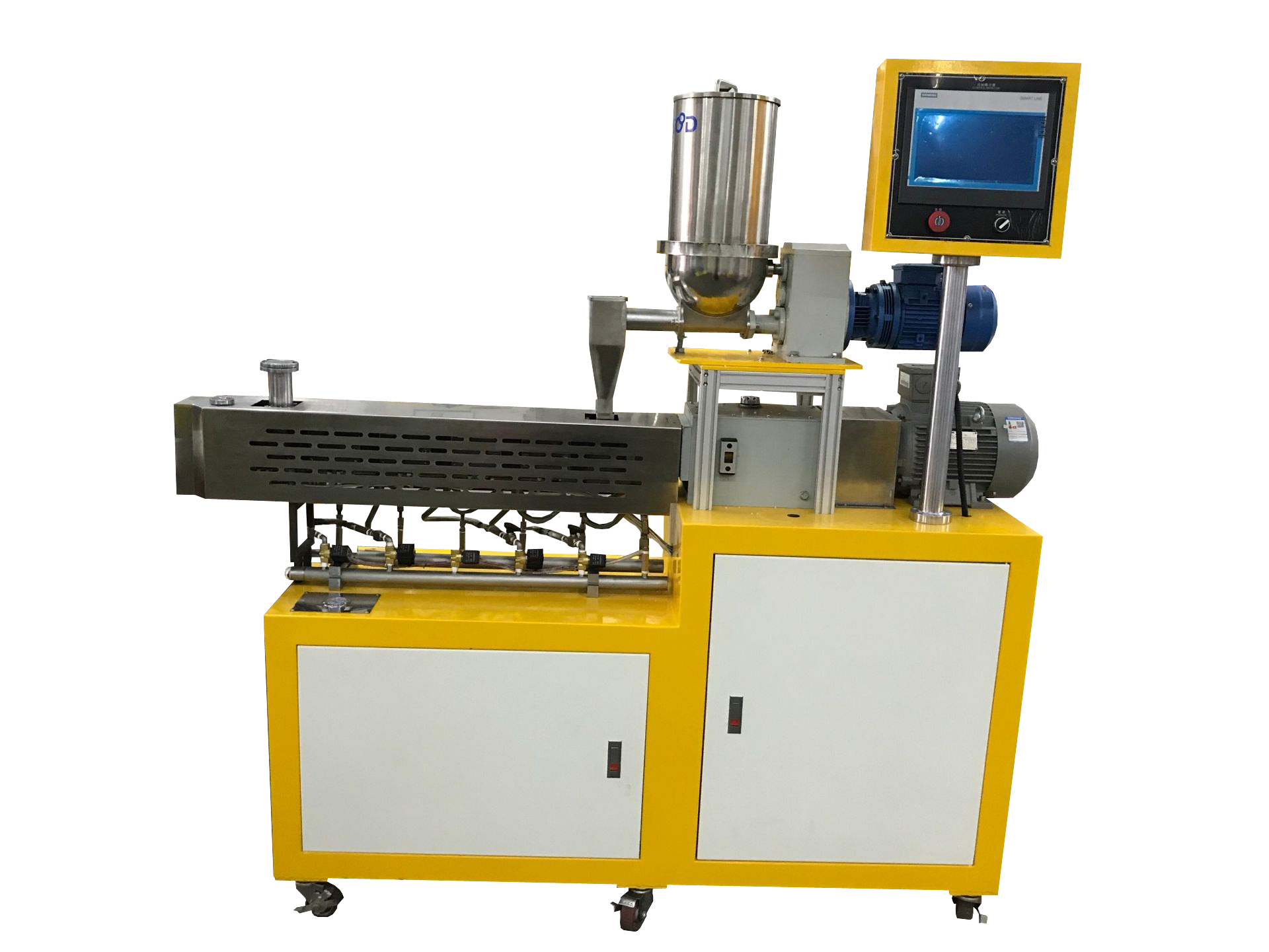

试验用平行双螺杆挤出造粒机

ZS-20/25双螺杆挤出机

双螺杆挤出机组的辅机主要包括放线装置、校直装置、预热装置、冷却装置、牵引装置、计米器、火花试验机、收线装置。挤出机组的用途不同其选配用的辅助设备也不尽相同，如还有切断器、吹干器、印字装置等。

25 双螺杆挤出主机 1套

1、喂料器 1套

Ø a.双螺杆定量送料带搅拌功能

Ø b.马力：1HP微型摆线针轮减速机配变频器调速

2、马力

3HP西门子贝德电机搭配变频器调速

3、螺杆：

Ø a.直径：Ф21.7mm采用积木式设计，螺纹组件与蕊轴渐开线花键连接,拆装组合方便。

Ø b.螺纹组件材质：进口合金钢W6M05Cr4V2，真空热处理整体硬度、HRC58-62度

Ø c.长径比: 38.5:1

4、料筒：

Ø a.长度=120MM/节  共7节

Ø b.基体材质为45#锻件，衬套材质为a101,整体硬度HRC60-64度

Ø c.料筒内设水冷流道

Ø 齿轮箱：

Ø a..减速比:1:3 电机减速比：1:5 总减速比：1:15

Ø b.输出轴转速:MAX100转

Ø C、主电机：1:5

Ø d.硬面齿轮油浸式,进口SKF轴承,配强制冷却润滑系统.

5、模头：

Ф4.5MM ×2

6、PLC系统：

西门子

7、安全联轴器:

直联传动高效传递系数,剪切销结构保证机械安全

8、温控系统:

Ø a.铸铝加热器,数显温控器,控温精确,进口电磁阀

Ø b.120w水泵供机筒冷却水循环

Ø c.不锈钢软水箱容积：30L

9、电控箱（电源：3∮ AC380V 50HZ） 1套

Ø 1.独立式电控箱

Ø 2.料筒6段温度控制，模头1段温度控制

10、冷却水槽 1套

Ø 1.材质: 304不锈钢

Ø 2.尺寸:冷却水槽 1000MM

11、吹水风机 1个

Ø 1.马力: 1/4HP

Ø 2.材质:304不锈钢

12、切粒机 1台

Ø 1、马力：1HP电机配变频器。

Ø 2、固定刀材质：镶钨钢。

Ø 3、回转刀材质：全钢SKD11

Ø 4、进料压制滚：耐磨PU胶，90～95A

13、安全保护：保护功能包括：熔体压力与主机联锁，进行超压报警保护；

熔体温度与主机联锁，进行启动停机保护；喂料与主机联锁，

进行启动顺序保护。

14、螺杆冷却水箱与电器部分做隔热板保护

联轴器、传动部分加装防护罩、裸露电器部分采用绝缘处理

二、冷却水槽

1、 水槽材质：304不锈钢浴槽

2、 水槽滚轮架：304不锈钢

3、 挂丝架具：4组导引辊轮组合，可调节吃水深度和距离

4、 风    机：0.15kw静音吹干风机

5、 水位控制：不锈钢水位控制阀门

6、 体    积：1000×260×870（W×D×H)mm

7、 重    量：28kg

8、 冷却水槽进出口阀门4分不锈钢

水槽高度：0-100可调

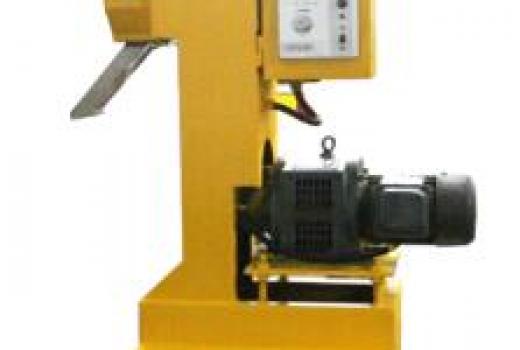

三、切粒机

1、 切粒条数：2根

2、 切粒长度：1~3mm刀具间距可调

3、 切粒速度：1~35kg/h 变频可调

4、 切刀材质：高速合金钢

5、 电    机：0.75kw 精密调速电机

6、 电    源：3∮，AC380V，10A

7、 体    积：450×430×850（W×D×H)mm

重    量：125kg
